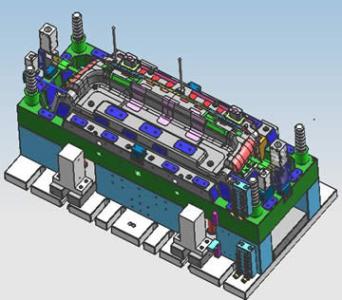

注塑模具制造中斜頂桿滑塊結構設計要求，斜頂桿的滑塊結構,以英制斜頂桿結構為例。

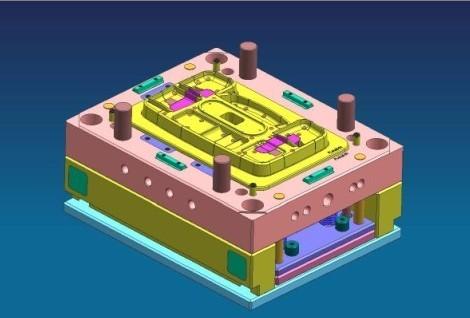

斜頂塊與斜頂桿連接方法有四種,根據斜頂結構正確選用，用斜頂桿的頭部細牙螺紋與斜頂塊連接

斜頂塊的頂出方向的斜面與斜頂桿的中心線夾角為3°~5°,避免斜頂機構頂出時,斜頂桿與斜頂塊相互干涉(同斜導柱滑塊機構的楔緊塊大于斜導柱角度一樣道理)。

塑膠注塑模具斜頂桿機構是常見的側向抽芯機構之一,常用于塑件形狀內側面存在凹槽或凸起的結構或外側有凹槽),并且使用斜導柱滑塊描芯機構有困難的情況。

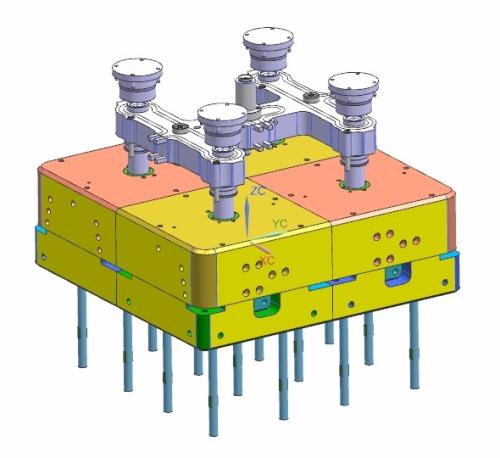

當制品形狀側凹凸較為特殊,采用機動抽芯較為困難時,或采用上述抽芯機構會使模具結構復雜的情況下,需考慮滑塊用液壓缸抽芯機構的設置。

T形塊和滑塊都在定模,并在定模處設置彈簧,開模時彈簧推動滑塊。此結構的T形塊斜面 和滑塊斜面的角度a一般取5°以上,角度太小,滑塊不易彈出。

其原理和斜導柱抽芯機構的原理基本相同,只是在結構上用彎銷代替斜導柱。由于彎銷既可以抽芯,又可以壓緊滑塊,因此它不再需要鎖緊塊。彎銷傾斜角度設計同斜導柱。

擺桿先行復位機構。合模過程中由裝在定模上的楔形桿1推動滾輪2旋轉,楔形杄繼續下行作用于滾輪擺桿3使之朝箭頭方向擺動,同時推動推出機構復位。由楔形桿的長短來調節先行復位的時間,楔形桿和滾輪擺桿在模具上應成對對稱安裝
